SUPCO ST-65
Brad Nailer

[+] Click image below
Application
- Molding, finish & Trim, Cabinet
work, Door & Window Casting,
Stairs Cases, Paneling
.

16 GA. BRAD NAILER 2 1/2" (65mm)

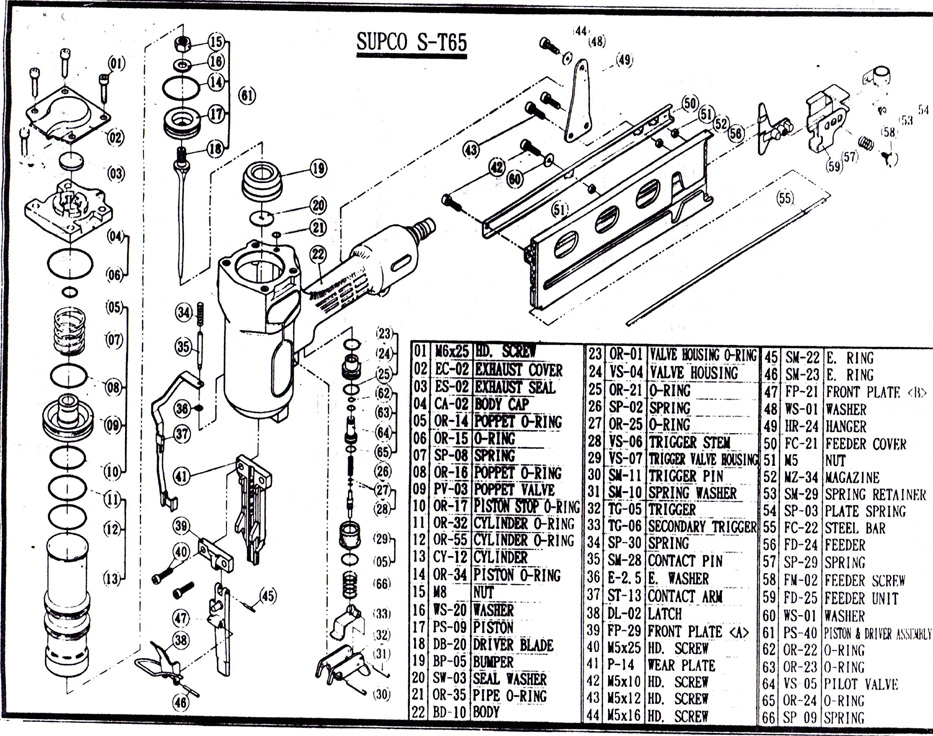

Part diagram: PDF JPEG List: WORD
Wire size: 16 GA.
Weight: 4.8 Lbs. ( 2.2 KG.)

No. Part Item description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
M6*25
EC-02
ES-02
CA-02
OR-14
OR-15
SP-08
OR-16
PV-03
OR-17
OR-32
OR-55
CY-12
OR-34
M8
WS-20
PS-09
DB-20
BP-05
SW-03
OR-35
BD-10
OR-01
VS-04
OR-21
SP-02
OR-25
VS-06
VS-07
SM-11
SM-10
TG-05
TG-06

HD SCREW
EXHAUST COVER
EXHAUST SEAL
BODY CAP
POPPET O-RING
CAP O-RING
SPRING
POPPET O-RING
POPPET VALVE
PISTON STOP O-RING
CYLINDER O RING
CYLINDER O-RING
CYLINDER
PISTON O RING
NUT
WASHER
PISTON
DRIVER BLADE
BUMPER
SEAL WASHER
PIPE O RING
BODY
VALVE HOUSING O-RING
TRIGGER VALVE CAP
O-RING
SPRING
O-RING
TRIGGER STEM
TRIGGER VALVE HOUSING
TRIGGER PIN
SPRING WASHER
TRIGGER
SECONDARY TRIGGER

No. Part Item description
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
SP-30
SM-28
E-2.5
ST-13
DL-02
FP-13
M5*25
P-14
M5*10
M5*12
M5*16
SM-22
SM-23
FP-21
WS-01
HR-24
FC-21
M5
MZ-34
SM-29
SP-03
FC-22
FD-24
SP-29
FM-02
FD-25
WS-01
PS-40
OR-22
OR-23
VS-05
OR-24
SP-09

SPRING
CONTACT PIN
E WASHER
CONTACT ARM
LATCH
FRONT PLATE (A)
HD SCREW
WEAR PLATE
HD SCREW
HD SCREW
HD SCREW
E RING
E RING
FRONT PLATE (B)
WASHER
HANGER
FEEDER COVER
NUT
MAGAZINE
SPRING RETAINER
PLATE SPRING
STEEL BAR
FEEDER
SPRING
FEEDER SCREW
FEEDER UNIT
WASHER
PISTON & DRIVER ASSEMBLY
O-RING
O-RING
PILOT VALVE
O-RING
SPRING
