SUPCO S-1832
Brad Nailer

[+] Click image below
Application
Cabinet work, Trim & Molding,
Crafts,Paneling

.

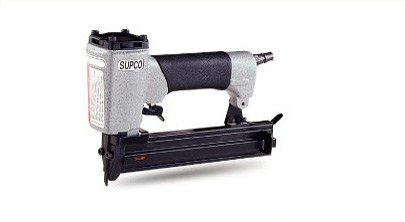

18GA. BRAD NAILER 1 1/4" (32mm)
Part diagram: PDF JPEG List: WORD
Wire size: 18 GA.
Weight: 3.2 Lbs.

No. Part Item description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
M5*20
EC-01
ES-01
CA-01
OR-01
OR-02
SP-01
OR-03
PV-01
OR-04
OR-05
OR-06
CY-01
OR-07
PS-01
SM-01
SM-02
DB-01
BP-01
SW-01
OR-08
BD-01
OR-09
VS-01
VS-02
OR-10
SP-01
OR-11
SM-03
E2.5

HD SCREW
EXHAUST COVER
EXHAUST SEAL
BODY CAP
POPPET O-RING
CAP O-RING
SPRING
POPPET O-RING
POPPET VALVE
PISTON STOP O-RING
CYLINDER SEAL O-RING
CYLINDER O-RING
CYLINDER
PISTON O-RING
PISTON
SPRING PIN
STEM
DRIVER BLADE
BUMPER
NOZZLE (SEAL WASHER)
PIPE O-RING
BODY
VALVE HOUSING O-RING
TRIGGER VALVE HOUSING
TRIGGER VALVE STEM
VALVE STEM O-RING
SPRING
O-RING
SPRING PIN
E.WASHER

No. Part Item description
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
TG-01
SM-04
TG-02
SM-05
ST-01
E-2.5
M5*16
M5*12
P-10
M4*8
SP-03
MZ-02
FP-20
MC-02
M5*14
M5*16
WS-01
M5*6
HR-02
M5
FD-02
FD-03
E -2.5
SP-04
SM-04
FC-01
G-02
PS-26
FD-23
MZ-16

TRIGGER
TRIGGER PIN
SECONDARY TRIGGER
CONTACT PIN
CONTACT ARM
E WASHER
SCREW
SCREW
DRIVER GUIDE COVER A
SCREW
PLATE SPRING
MAGAZINE UNIT
FRONT WEAR PLATE
MAGAZINE COVER
HD SCREW
HD SCREW
WASHER
HD SCREW
HANGER
NUT
FEEDER
FEEDER UNIT
E WASHER
SPRING
PIN
FEEDER GUIDE
CONTACT ARM COVER
PISTON/DRIVER ASSEMBLY
FEEDER ASSEMBLY
MAGAZINE ASSEMBLY (NO.39/42)
